Электронные приборы и микроэлектроника
Лабораторный комплекс «Электронные приборы и микроэлектроника»
Лабораторный комплекс представляет собой рабочее место для бригады студентов из 2-3 человек и предназначена для проведения лабораторных занятий по исследованию маломощных дискретных полупроводниковых приборов и интегральных схем малой и средней степени интеграции.

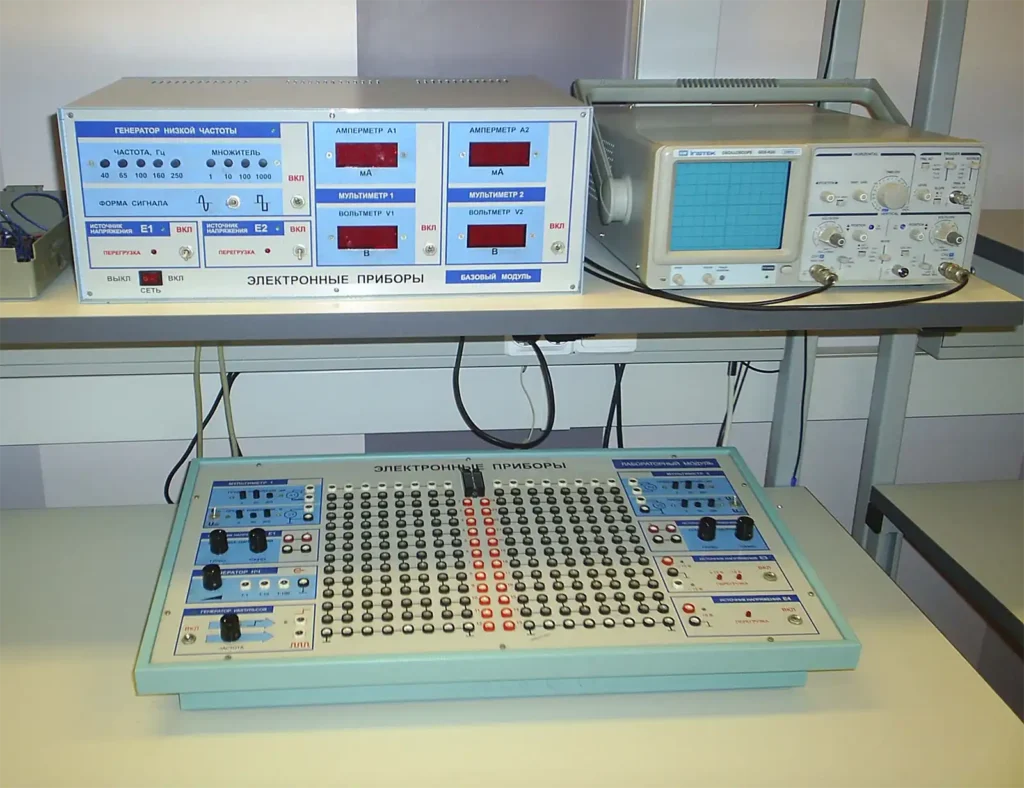

Конструктивно комплекс выполнен в настольном исполнении в виде двух модулей – базового и лабораторного, соединенных между собой многожильными кабелями.

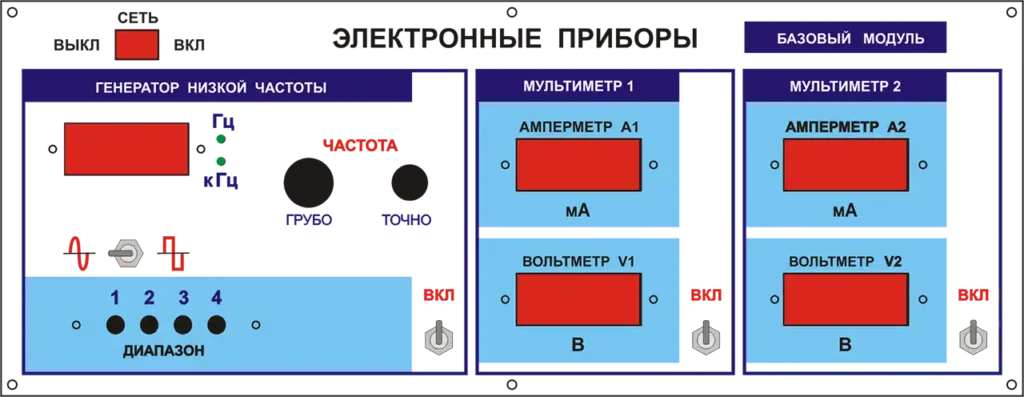

Основное измерительное оборудование, включая органы управления и индикации, расположено в базовом модуле.

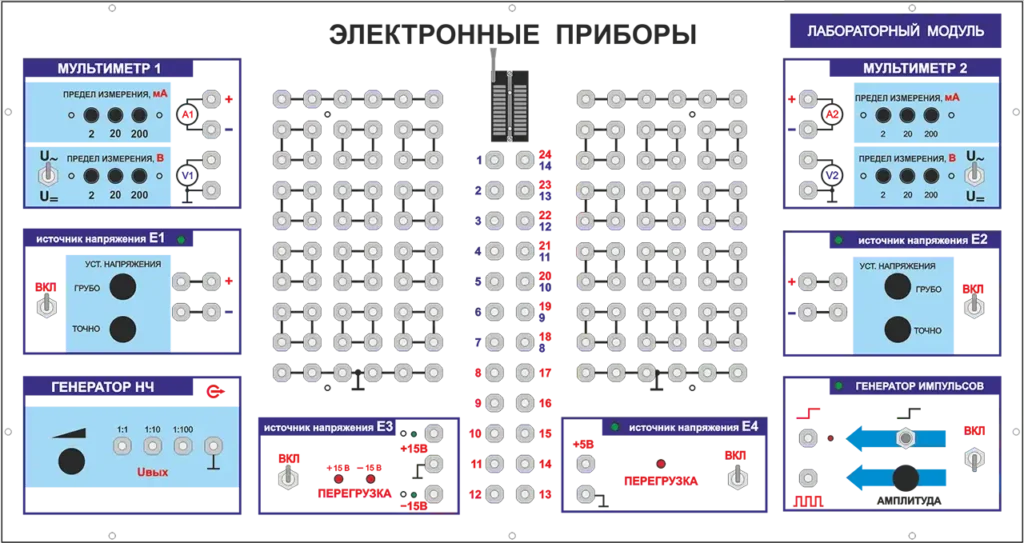

Лабораторный модуль содержит универсальное коммутационное поле с регулярной структурой, позволяющее собирать электрические схемы по исследованию маломощных дискретных полупроводниковых приборов и интегральных схем малой и средней степени интеграции.
Основное измерительное оборудование, включая органы управления и индикации, расположено в базовом модуле.
Лабораторный модуль содержит универсальное коммутационное поле с регулярной структурой, позволяющее собирать электрические схемы по исследованию маломощных дискретных полупроводниковых приборов и интегральных схем малой и средней степени интеграции.
Комплекс содержит встроенные:
- Регулируемые источники постоянного напряжения: Е1 (0-10 В) и Е2 (0-15В);
- Фиксированные источники напряжения: Е3 (-15 В, +15 В) и Е4 (+5 В);
- Генератор низкой частоты (ГНЧ);
- Генератор импульсов (ГИ);
- Миллиамперметры – 2 шт., для измерения постоянного тока с пределами измерений 2, 20, 200 мА;
- Вольтметры – 2 шт., для измерения напряжения постоянного и переменного тока с пределами измерений 2, 20, 200 В.
Комплект поставки:
- Базовый модуль, включающий в себя встроенный генератор синусоидальных и импульсных сигналов, регулируемые источники постоянного напряжения, блок индикации мультиметров, вспомогательные звенья — 1 шт.
- Лабораторный модуль, включающий в себя коммутационное поле, набор исследуемых приборов и коммутационных элементов — 1 шт.
- Стол лабораторный с верхней полкой для оборудования — 1 шт.
- Осциллограф цифровой — 1 шт.
- Комплект соединительных проводов — 1 шт.
- Комплект технической документации — 1 шт.
- Методические рекомендации к проведению лабораторных работ (не менее 16 двухчасовых лабораторных работ) — 1 шт.
