Технологический полигон «Информационные сети доступа»
Технологический полигон предназначен для получения практических навыков построения пассивных оптических сетей и сетей FTTb, для изучения пассивного и активного оборудования таких сетей, для монтажа оптических волокон, для проведения измерений, конфигурирования и исследования сетей доступа.
Аппаратно-программный комплекс представляет собой фрагмент реальной сети доступа и позволяет проводить лабораторно-практические занятия по изучению их топологии и архитектуры.
В состав лаборатории входят 6(шесть) стендов-тренажеров монтажника PON, пассивное и активное сетевое оборудование.

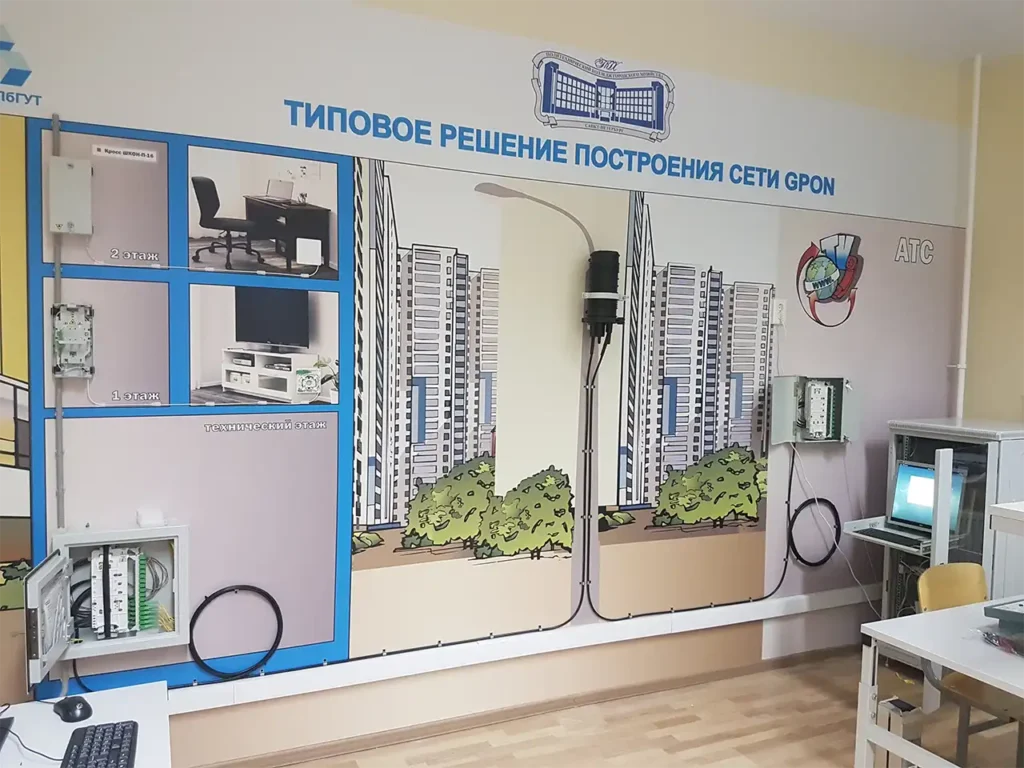

Стенд-тренажер монтажника PON позволяет обеспечить получение практических навыков по построению сетей доступа, монтажу волоконно-оптических кабелей, проведению измерений на этих сетях, конфигурированию и мониторингу состояния сетей доступа. Конструктивно рабочее место выполнено в виде лабораторного стенда в напольном исполнении, на задней части которого расположена панель для размещения элементов систем (кабель каналов, коммутационного оборудования, активного оборудования). Конструкция стенда обеспечивает возможность надежной установки элементов на монтажной панели, а также их демонтаж без дополнительных вспомогательных средств, таких как отвертки, плоскогубцы.
Стенд-тренажер монтажника PON включает в себя:
- лабораторный стенд с панелью для монтажа пассивных и активных компонентов;
- этажный оптический кросс (ОРК);
- оптическую абонентскую розетку;
- набор кабель-каналов для подключения абонента;
- оптический тестер;
- набор инструментов монтажа оптических кабелей связи;
- абонентский терминал (ONT);
- ip-телефон;
- аналоговый телефон;
- рабочую станцию (стационарный компьютер)
