Беспилотные летательные аппараты

БПЛА вертолетного типа

БПЛА самолетного типа

Компетенции БПЛА

Разработка – проектирование аэродинамика, тяга

Сборка – корпус, электронные компоненты, двигатели, сервоприводы, элементы авионики

Программирование – прием команды с пульта, управление двигателями и сервоприводами для обеспечения полета, автопилот

Эксплуатация – пилотирование, гонки, агро, гео, транспорт, передача информации, сбор сведений

Компетенции БПЛА в образовании

БПЛА самолетного типа

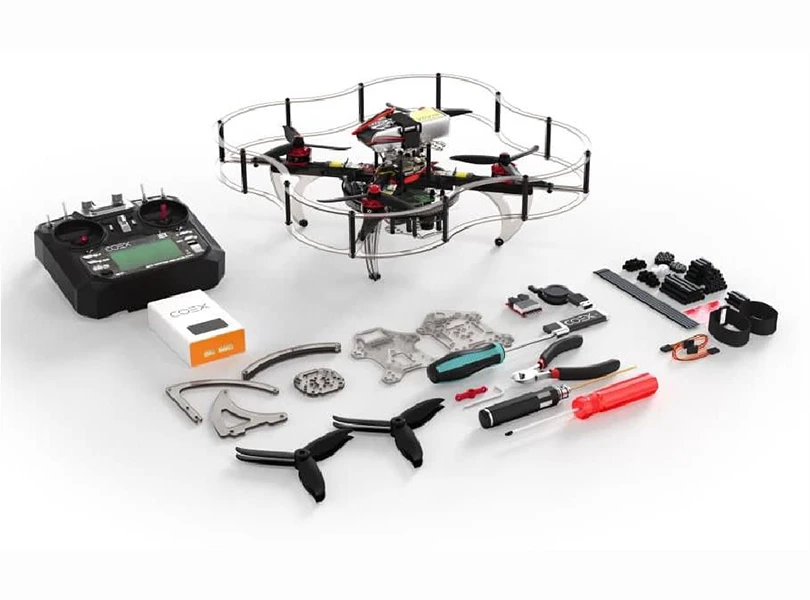

Узловая сборка квадрокоптеров

Сборка квадрокоптеров из рамы, двигателей, винтов и программируемого контроллера.

Эксплуатация БПЛА

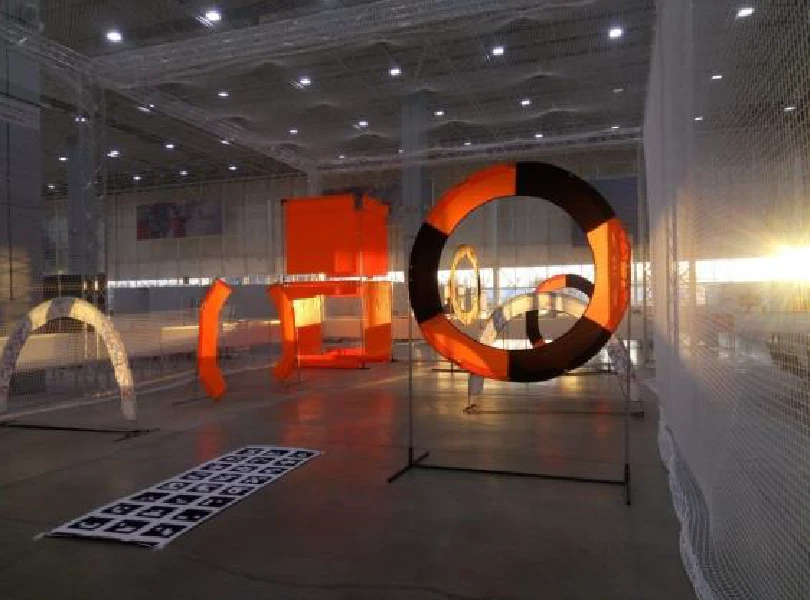

Обучение пилотированию, полет по заданным точкам, спортивные мероприятия

Новые задачи

Сборка БПЛА
самолетного типа

Фюзеляж, крыло, хвостовые стабилизаторы, элементы управления (элероны, горизонтальные и вертикальные рули), винты, шасси

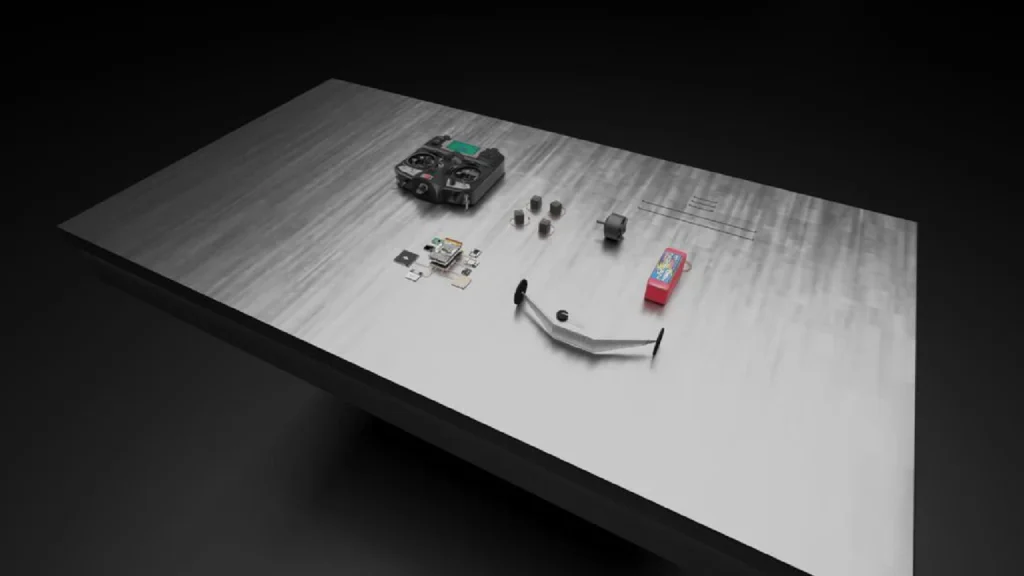

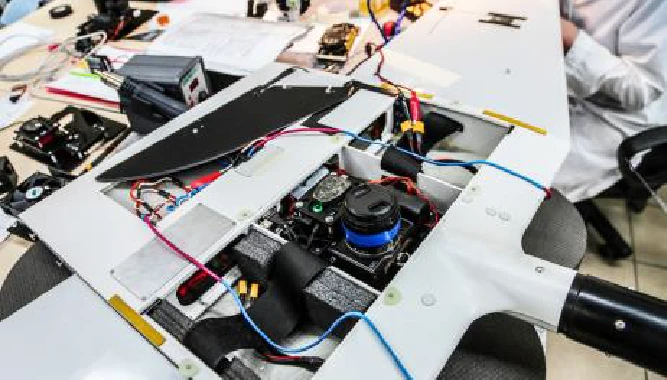

Сборка электронных
компонентов

Контроллеры, энергосистема, сервоприводы, двигатели, проводка, датчики и передающие устройства связи

Программирование
БПЛА

Программирование управления, программирование автоматизированных систем, разработка и программирование автопилота, автономный взлет и посадка

Пилотирование
самолета

Управление, гонки, фигуры пилотажа, коммерческая эксплуатация

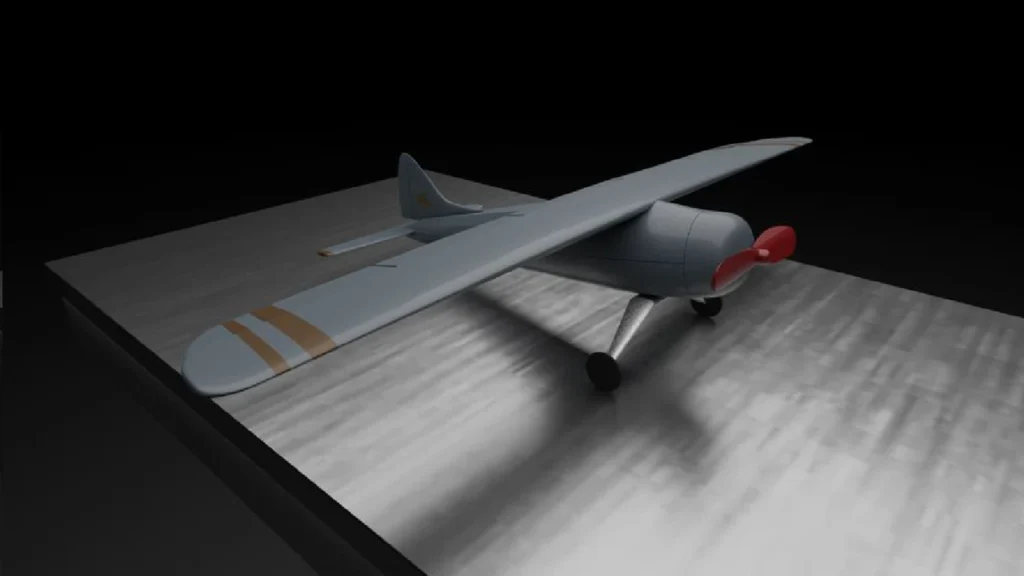

Конструктор программируемого БПЛА самолетного типа

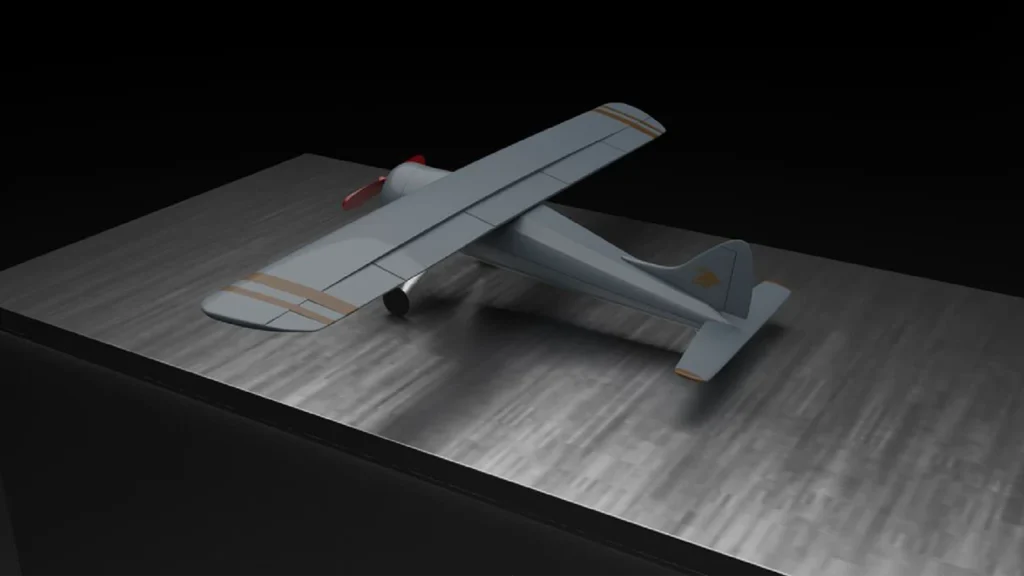

Конструктор программируемого БПЛА самолетного типа. Представляет собой инженерно-технический набор для сборки, программирования и пилотирования летательного аппарата самолетного типа.

Данное решение является самостоятельным, не требует дополнительного инструмента и оборудования. Закрывает компетенции по разработке, проектированию, сборке, программированию и управлению БПЛА самолетного типа для учащихся 5-11 класса

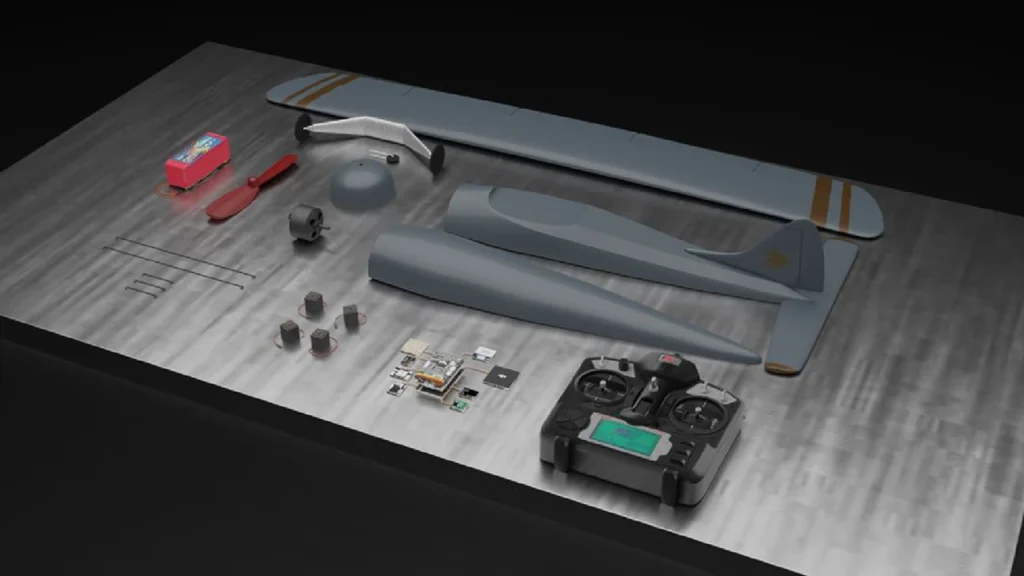

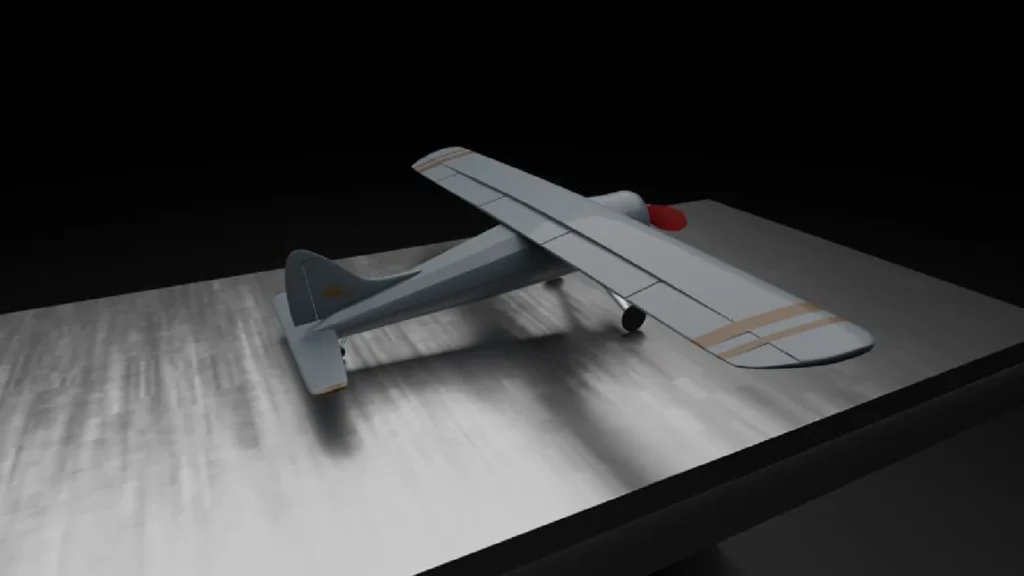

Элементы конструктора

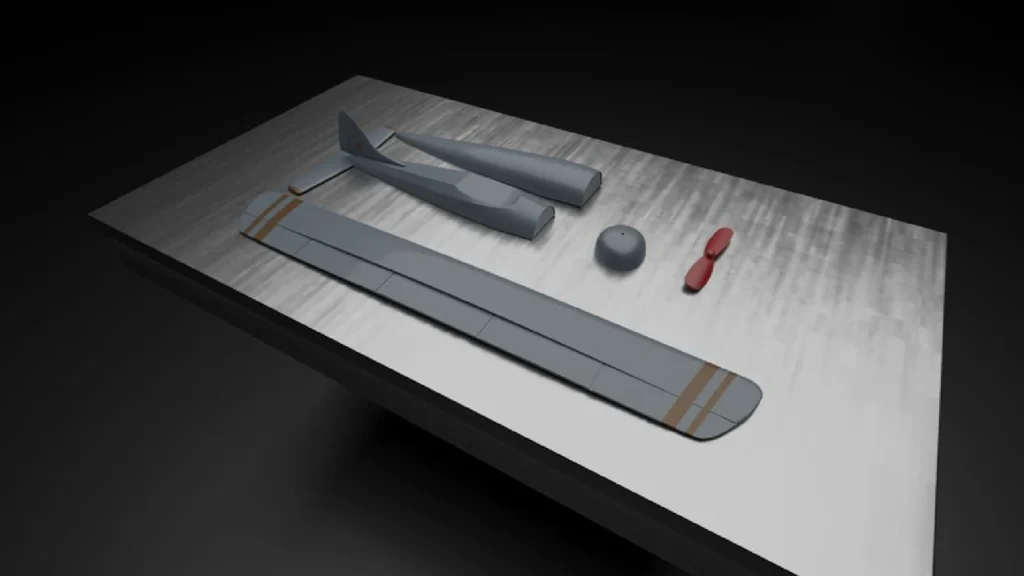

  • Основная часть фюзеляжа (пластик, поликарбонат, композитные соединения) – 1 шт.
  • Крыло (пластик, поликарбонат, композитные соединения) 960 мм – 1 шт.
  • Капот моторамы (пластик, поликарбонат) – 1 шт.
  • Элерон – 2 шт.
  • Руль направления хвостовой – 1 шт.
  • Руль высоты хвостовой – 2 шт.
  • Петли для крепления авионики – 10 шт.
  • Тяга металлическая элерона – 2 шт.
  • Тяга металлическая руля направления – 1 шт.
  • Тяга металлическая руля высоты – 1 шт.
  • Тяга металлическая передней стойки шасси – 1 шт.
  • Ответная часть тяги металлической – 4 шт.
  • Стойка шасси центральная металлическая – 1 шт.
  • Стойка шасси передняя поворотная металлическая – 1 шт.
  • Винт из композитных материалов – 1 шт.
  • Двигатель бесколлекторный – 1 шт.
  • Крепеж двигателя – 1 шт.
  • Сервопривод – 4 шт.
  • Крепеж сервопривода – 4 комплекта.
  • Полетный контроллер программируемый – 1 шт.
  • Датчик скорости – 1 шт.
  • GPS модуль – 1 шт.
  • Модуль радиосвязи – 1 шт.
  • FPV комплект (камера 720p + передатчик видеосигнала) – 1 шт.
  • Периферийный модуль подключения полетного контроллера к ПК – 1 шт.
  • Аккумулятор – 1 шт.
  • Комплект проводов для подключения модулей – 1 комплект.
  • Пульт 12 канальный – 1 шт.
  • FPV шлем с приемником – 1 шт.
  • Прошивка контроллера с библиотеками – 1 комплект
  • Программное обеспечение для программирования контроллера – 1 комплект
  • Методическое сопровождение – 1 комплект.
  •

Полетные характеристики БПЛА самолетного типа

Соотношения тяги предлагаемого БПЛА к его массе, его аэродинамические свойства, используемые передовые технологии и инженерные решения, обеспечивают маневренность близкую к самолетам для воздушной акробатики и военным истребителям. Оператор, обучающийся на данном БПЛА сможет научиться не только основам пилотирования летательных аппаратов самолетного типа, но и получить широкий опыт выполнения сложнейших элементов пилотажа. Также предлагаемый БПЛА подойдет для участия в авиагонках, на порядок превосходя в области маневренности все существующие аналоги. Минимальная дистанция взлета – в пределах 4 метров.

Общие характеристики

  • Материал: пластик, поликарбонат, алюминий, композитные материалы, полимерные соединения
  • Размах крыльев: 960мм
  • Длина: 850мм
  • Высота с шасси: 230 мм
  • Вес: 1650 гр
  • Максимальный взлетный вес: 2100 гр
  • Взлетная скорость: 30 км/ч
  • Максимальная скорость: 60 км/ч
  • Максимальная дальность полета на скорости 40 км/ч в штиль на высоте 20-500 м: 13 км
  • Максимальное время полета: 20 минут
  • Активное изменение рабочей площади крыла для взлета и посадки: опционально
  • Возможность запуска с катапульты: опционально

Конструктор программируемого БПЛА самолетного типа

Образовательные кейсы с конструктором программируемого БПЛА самолетного типа:

  • Сборка фюзеляжа, установка элементов авионики, крыла, шасси (Самолет готов к полету)
  • Ручная установка взлетного и полетного угла атаки крыла изменением длины стойки переднего шасси, изменение угла установки крыла относительно основной оси, изучение влияния характеристики на летные свойства
  • Монтаж электронных компонентов без пайки, подготовка самолета к взлету
  • Монтаж электронных компонентов с пайкой, подготовка самолета к взлету
  • Установка готовой прошивки с калибровочными библиотеками на полетный контроллер, тест элементов управления
  • Установка готовой прошивки на полетный контроллер и ручная калибровка взаимодействия пульта с элементами управления самолета
  • Блочное программирование полетного контроллера на пролет по точкам (координаты GPS), возврат на курс при отклонениях от курса или полетного положения в пространстве
  • Программирование элементов управления – обработка данных с пульта управления в сигнал на элементы управления самолетом
  • Программирование автономного взлета и посадки – учащиеся с продвинутым уровнем изучения алгоритмов и программирования
  • Пилотирование БПЛА самолетного типа – взлет + посадка
  • Пилотирование БПЛА самолетного типа – маневрирование, развороты, быстрый набор и сброс высоты, пилотирование визуальное и от первого лица
  • Высшие фигуры пилотажа
  • Решение коммерческих задач с использованием БПЛА самолетного типа – поиск объектов на земле, съемка, доставка грузов на дальние расстояние, передача зашифрованной информации на дальние расстояния

Осваиваемые компетенции:

  • Инженерия, конструкторские решения, сборка и ремонт летательных аппаратов, в частности самолетов и БПЛА самолетного типа.
  • Аэродинамика крыла и летательных аппаратов.
  • Работа с электронными компонентами.
  • Монтаж электронных компонентов ручной и с помощью пайки.
  • Основы и принципы радиосвязи.
  • Работа с электродвигателями и сервоприводами.
  • Изучение принципов тяги винтомоторных групп.
  • Основы алгоритмов и программирования контроллеров.
  • Программирование систем автономного функционирования транспортных систем.
  • Пилотирование летательных аппаратов самолетного типа.
  • Высшая акробатика ЛА самолетного типа, авиагонки.
  • Коммерческая реализация БПЛА самолетного типа.
